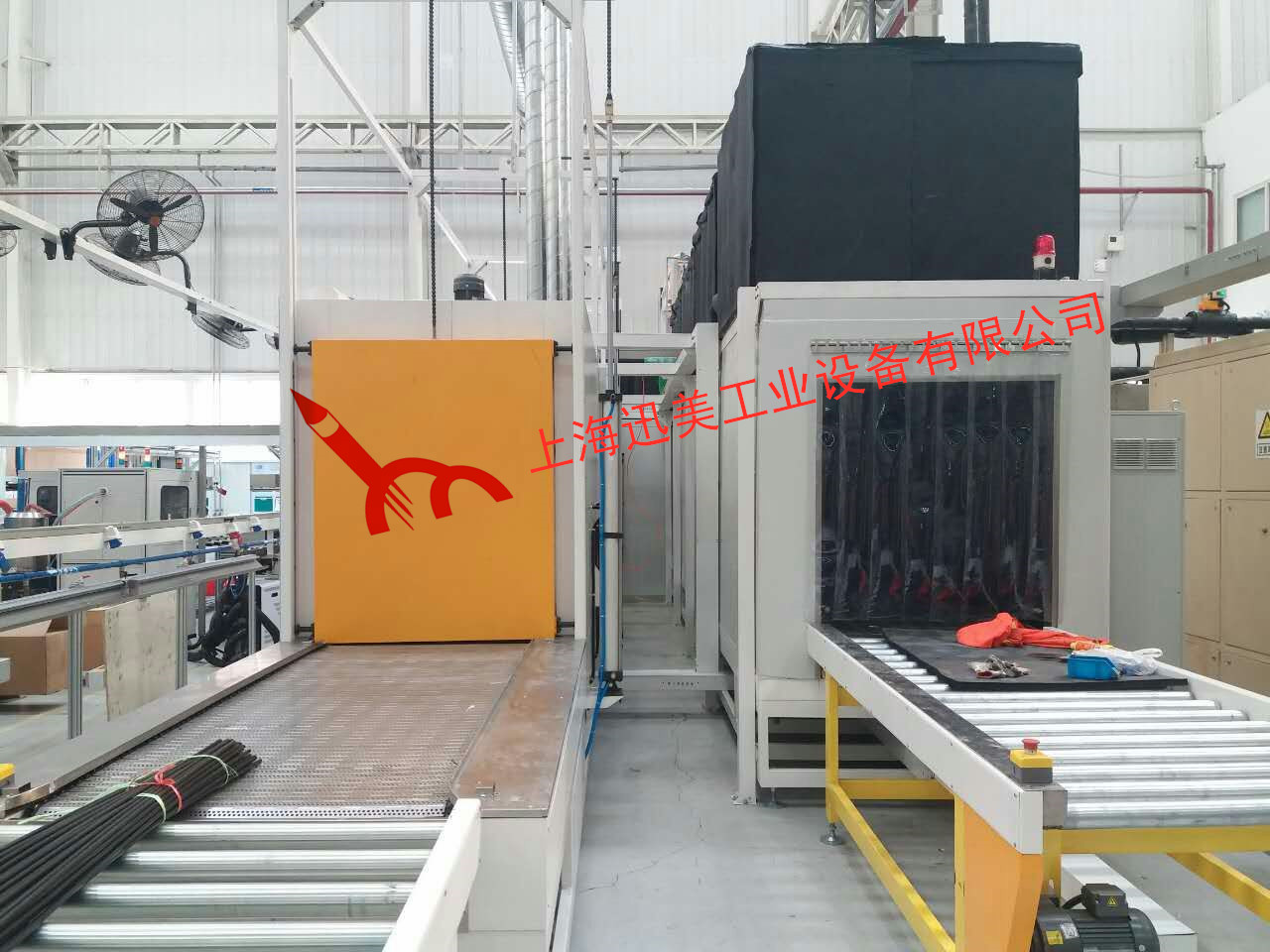

- 產品名稱：風冷式成型爐
- 所屬分類：汽車管路行業風冷成型爐
- 在線預訂
- 詳細介紹
一：設備選型：XM-CXL-001
二：設計依據：
1. 設備用途：塑料管件成型
2.設備工作對象：PA 塑料管
3.出料節拍： 約4~12Min/盤（可調）
4.加熱溫度均勻性：≤±2℃
5.冷卻區溫度均勻性：≤6℃
三：參數說明：
3.1 結構組成：
該烘干設備主要由加熱爐、上下料臺、交換小車、冷風系統、自動輸送系統、自動恒溫系統、排風管道系統、聲光報警系統，電器控制系統。加熱與冷卻箱體為封閉結構，裝有氣動升降門，；設備的配電設施是獨立的電控柜。
3.2特點：
2 加熱段內膽采用1.5mm不銹鋼板制作，外殼采用2.0mmA3板制作(表面噴塑），整體為框架式結構搭建，耐腐蝕、抗氧化、易清洗。
2 采用水平循環方式，4臺0.75KW運風電機,配12寸風輪運風，配進氣、排氣口閥門，可調節空氣流量，使?fàn)t內溫度更加均勻。
2 采用臺灣進口不銹鋼發熱管，功率為99KW，微電腦控制器配合電熱偶及SCR可控硅電力調整器來控制發熱管的發熱量，當溫度維持在恒溫時，只有30%-40%的發熱管功率工作，維持室內的溫度。減少電能的浪費，以及達到節能減排的要求。
2 加熱段采用耐高溫硅酸鋁棉，保溫層厚度為100mm，使設備外殼接近于室溫。
2 輸送采用電機驅動滾筒/板鏈輸送，變頻調速，板鏈采用不銹鋼有孔密閉式板鏈。
2 冷卻段機架用100mm厚聚氨酯棉板搭建成型，外圍框架式結構，側面安裝冷卻風扇與外部冷風機組相連接，設有自動輸水管路，防止凝結。
2 電器控制系統配有獨立電箱，電源380V，三相五線制，設備總功率約為149KW。采用10寸歐姆龍人機介面監控操作（操作界面上有圖形畫面，顯示各區域運行動作的一個3D畫面，設有手動與自動操作界面）,歐姆龍PLC編程程序控制，低壓電器采用施耐德。溫度傳感器用PT100熱電阻，配合TC模塊輸出。模塊連續緩沖式輸出控制加熱器, 采用SCR電力調整器控制發熱管的電流大小。顛覆傳統過零觸發時帶來的電流瞬間沖擊大、控溫波動大等影響，可使輸出電壓平穩線性變化，控溫效果更穩定，性能更卓越，(可根據溫度的誤差大小自動調整輸出功率的大小)使溫度更加精準；功能有PID自整定、自動恒溫、自動計時、超溫斷電、漏電保護斷路器、電機過載保護等功能，其它電器均采用施耐德、正泰、臺達或同等知名品牌電器控制。
設備其它參數
2 設備裝機功率：140KW
2 電源（用戶提供）：380VAC±10％，50Hz
2 氣源：壓力≥0.6MPa
